光电编码器作为工业自动化控制系统中至关重要的位置与速度检测元件，在中国工业控制（工控）领域扮演着核心角色。其高精度、高响应速度及良好的抗干扰能力，使其广泛应用于数控机床、机器人、伺服电机、电梯等诸多关键设备中。本文将重点解析其基本结构、工作原理以及所依赖的核心光电器件。

一、光电编码器的基本结构

典型的光电编码器主要由以下几个部分组成：

1. 码盘（光栅盘）：这是编码器的核心部件。一个刻有精密透光和不透光（或高反射与低反射）刻线的圆盘，通常由玻璃、金属或塑料制成。刻线图案决定了编码器的类型（如增量式或绝对式）和分辨率。
2. 发光元件（光源）：通常采用发光二极管（LED），发出红外光或可见光，为系统提供稳定的光源。
3. 光敏接收元件（光探测器）：位于码盘的另一侧，用于检测透过码盘（或经码盘反射）的光信号，并将其转换为电信号。常见器件有光电晶体管、光电二极管或光电集成电路。

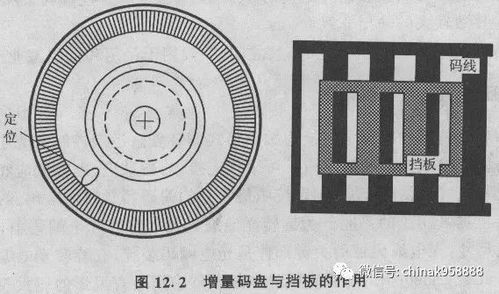

4. 狭缝板（指示光栅）：位于码盘和光敏元件之间，上面刻有与码盘刻线间距相同的狭缝，用于产生莫尔条纹或精确限定光路，提高信号对比度和抗干扰性。
5. 信号处理电路：对光敏元件产生的微弱、模拟的电信号进行放大、整形（如施密特触发器），最终输出标准的方波脉冲信号（增量式）或数字编码信号（绝对式）。
6. 机械支撑与连接部件：包括轴承、轴、外壳和连接器，确保码盘与转轴精确同心旋转，并提供物理保护和电气接口。

二、光电编码器的工作原理

其工作原理基于光电转换和光栅测量技术。以最常见的增量式光电旋转编码器为例：

1. 光电转换：LED发出的光，经过旋转码盘上的明暗刻线调制。当码盘随电机轴旋转时，透过刻线间隙的光束被周期性遮挡。
2. 信号生成：光敏元件接收到这种明暗交替变化的光信号，并将其转换成近似正弦波的电信号。通常，系统会生成两路相位差90度的信号（称为A相和B相），用于判断旋转方向。每转还会产生一个基准脉冲信号（Z相），用于确定机械零点。
3. 方向与位移判别：通过比较A、B两路信号的相位先后关系（例如A相超前B相90度为正转，反之则为反转），控制器可以准确判断旋转方向。对脉冲进行计数，即可计算出角位移和转速。

绝对式编码器的原理则不同，其码盘上的刻线采用独特的二进制或格雷码图案排列。每一位置都对应一个唯一的数字编码，即使断电后重新上电，也能立即读取当前位置，无需回零操作。

三、核心光电器件详解

光电编码器的性能在很大程度上取决于其核心光电器件。

1. 发光器件：

• 红外发光二极管（IR LED）：最常用的光源。工作波长通常在880nm-940nm，与硅光敏器件的光谱响应匹配良好，且不易受可见光干扰，寿命长，稳定性高。

• 发展趋势：部分高要求场合开始使用更高亮度的LED，甚至垂直腔面发射激光器（VCSEL），以获得更细的光斑、更高的信噪比和更快的响应速度。

1. 光敏接收器件：

• 光电晶体管：具有内部放大作用，灵敏度高，输出电流较大，电路设计相对简单，是增量式编码器中最常见的接收器件。

• 光电二极管：响应速度极快，线性度好，常用于需要高频响应的场合或作为集成芯片的感光部分。

• 光电集成电路（Photo IC）：这是当前中高端编码器的技术主流。它将光电二极管阵列、前置放大器、比较器、施密特触发器等电路集成在单一芯片上。其输出直接为数字方波信号，抗干扰能力极强，一致性高，大大简化了外部电路设计，并显著提升了可靠性和分辨率。

四、中国工控领域的应用与展望

在中国制造业转型升级和智能制造战略的推动下，国产光电编码器的研发与制造水平不断提升。国内企业正致力于在核心光电器件（尤其是高性能光电集成芯片）、高精度码盘制造工艺、抗振动与恶劣环境设计等关键领域实现突破，以满足高端数控系统、工业机器人、新能源汽车等日益增长的需求。光电编码器将朝着更高分辨率、更小体积、更强抗干扰性及智能化（如集成通信总线接口）的方向持续发展，为中国工控系统的自主可控与性能提升提供坚实支撑。
