光电器件是现代信息技术、能源和传感领域的核心组件，它们基于光电效应，实现光能与电能之间的相互转换。随着科技的发展，光电器件的种类日益丰富，应用范围不断扩展，深刻影响着人类的生产与生活。

一、光电器件的主要种类

光电器件种类繁多，可根据其功能大致分为以下几类：

1. 光电发射器件：基于外光电效应。当光照射到材料表面时，材料吸收光子能量，电子逸出表面。典型代表是光电倍增管（PMT）和光电管。它们对微弱光极其敏感，常用于高能物理、天文观测和医疗影像。

1. 光电导器件：基于内光电效应（光电导效应）。光照改变半导体材料的电导率。典型代表是光敏电阻。其电阻值随光照强度变化，结构简单、成本低，广泛应用于自动照明控制、光控开关等。

1. 光伏器件：基于内光电效应（光生伏特效应）。光照在半导体PN结或异质结上产生电动势（电压）。最典型的应用是太阳能电池，它将太阳光能直接转换为电能，是清洁能源的关键。光电二极管在光伏模式下也属此类。

1. 光电结型器件：核心是半导体PN结，工作时通常需要外加偏压。主要包括：

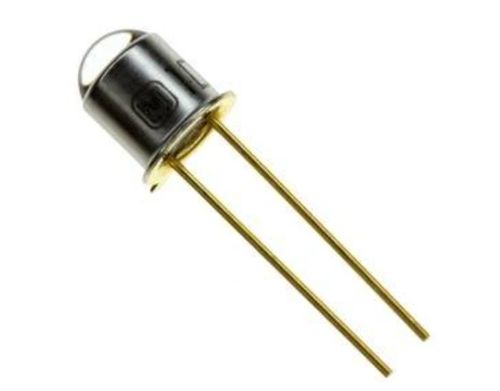

• 光电二极管：工作在反向偏压下，光生电流与光照强度成正比。响应速度快，用于光纤通信、精密测光、条形码扫描仪。

• 光电晶体管：可视为将光电二极管与晶体管放大功能集成，光灵敏度更高，但响应速度通常慢于光电二极管，用于光电隔离、物体检测。

• PIN光电二极管与雪崩光电二极管（APD）：前者响应速度快、频带宽，是高速光通信的主力探测器；后者具有内部电流放大作用，用于探测微弱光信号。

1. 电荷耦合器件（CCD）与CMOS图像传感器：两者都是将光学图像转换为电信号的集成器件，是数码相机、手机摄像头的核心。CCD噪声低、成像质量高；CMOS集成度高、功耗低、成本低，目前已成为主流。

1. 发光器件：将电能转换为光能。主要包括：

• 发光二极管（LED）：电流通过半导体PN结时发射非相干光。具有高效、长寿、节能等优点，已全面应用于照明、显示、背光等领域。

• 激光二极管（LD）：在特定条件下产生受激辐射，发出相干激光。用于光纤通信、光盘读写、激光打印、医疗和精密加工。

二、核心工作原理

尽管种类多样，但其物理基础主要建立在以下几种光电效应之上：

• 外光电效应：光子能量足够大（超过材料逸出功）时，电子完全脱离材料表面。遵循爱因斯坦光电方程，是光电发射器件的基础。
• 内光电效应：光子被半导体吸收，激发电子从价带跃迁到导带，产生电子-空穴对，但不逸出材料。这又分为两种：
• 光电导效应：产生的载流子增加了材料的电导率。

• 光生伏特效应：在半导体结型结构（如PN结）内建电场的作用下，光生电子和空穴被分离，在结的两端产生电势差。

电致发光效应（如LED和LD）则是上述过程的逆过程，通过向半导体结注入载流子，使其复合并以光子形式释放能量。

三、广泛的应用领域

光电器件的应用已渗透到几乎所有科技和工业领域：

1. 信息与通信：

• 光纤通信：激光二极管（LD）作为光源，PIN光电二极管或APD作为光接收器，构成了信息高速公路的基石。

• 信息存储与显示：LD用于CD/DVD/蓝光光盘的读写；LED和基于LED的OLED、Micro-LED是手机、电视、大屏幕的核心显示技术。

1. 能源：

• 太阳能光伏发电：晶硅、薄膜等各类太阳能电池将太阳能大规模转化为电能，是可持续发展的关键支撑。

1. 传感与测量：

• 光电传感器：用于工业自动化中的物体检测、计数、定位（如光电开关、光幕）。

• 环境监测：测量光强、紫外线指数、烟雾浓度（光电式烟雾报警器）。

• 成像与遥感：CCD/CMOS用于数码相机、监控摄像头、卫星遥感、医疗内窥镜与X光成像。

1. 消费电子：智能手机（摄像头、屏幕、距离/环境光传感器）、遥控器（红外LED）、游戏机（光枪）等都离不开光电器件。

1. 军事与科研：光电倍增管用于探测极微弱光；激光器件用于测距、制导、雷达；各种光谱分析仪器也依赖于精密的光电探测。

###

从基本原理上的光电效应，到种类繁多的具体器件，再到无处不在的广泛应用，光电器件构成了连接光子世界与电子世界的桥梁。随着新材料（如钙钛矿、宽禁带半导体）、新结构（如纳米光子器件）和新原理的不断涌现，光电器件正朝着更高效率、更快速度、更低功耗、更小体积和更智能集成的方向飞速发展，未来必将在量子信息、人工智能、生物医疗等前沿领域发挥更加不可替代的作用。
